你好，歡迎來到深圳市鴻源精密器材有限公司網站！

您現在的位置：首頁 >> 產品中心 >> 經典輕觸開關 >> 3040兩腳小龜輕觸開關
  • 商品名稱： 3040兩腳小龜輕觸開關
  • 商品編號： 1TS008A
  • 材質： 底座（材質：LCP）、端子（材質：黃銅-Ag）、彈片（材質：SUS301-Ag/磷銅-Ag），按鈕 (材質：LCP)、蓋板（材質：不銹鋼）
  • 適用范圍： 門禁設備按鍵、數顯卡尺按鍵、路由器復位鍵、高檔玩具



1、金屬包邊工藝封裝



2、防塵、防松香設計



3、核心零件彈片為自制，全部零件均為廠內自制，全自動化生產，全過程控制，實現了兼具小型化和長壽命特點

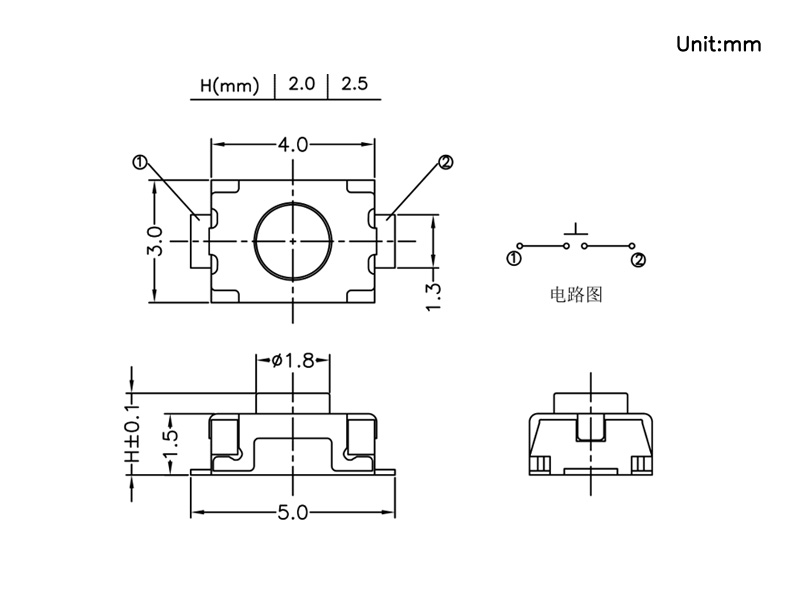

4、產品外形尺寸3.0mm×4.0mmx2.0mm。



5.力度、壽命可定制








3040輕觸開關PDF下載

H=2.0

項目 內容 內容
訂貨產品號 1TS008A 1TS008A
型號 1TS008A 1TS008A
類型 1TS008 1TS008
外觀尺寸 (LxW) (mm) 4.0mm×3.0mm 4.0mm×3.0mm
外觀尺寸 (H) (mm) 2.0±0.1mm 2.0±0.1mm
離安裝面高度 (mm) 2.0±0.1mm 2.0±0.1mm
操作方法 正壓型 正壓型
焊接對應 回流焊 回流焊
實裝型 表面安裝 表面安裝
額定 DC 12V/50mA DC 12V/50mA
接觸電阻 (mΩ以下) 100mΩ max. 100mΩ max.
絕緣電阻 (MΩ以上 at 100V DC) DC100V 60S  100MΩ min. DC100V 60S  100MΩ min.
耐電壓 AC250V(50~60HZ) 60S min. AC250V(50~60HZ) 60S min.
振動 10ms 以下 (ON, OFF) 10ms 以下 (ON, OFF)
操縱力矩 160gf 250gf
行程種類 短行程 短行程
行程 (mm) 0.20±0.1mm 0.20±0.1mm
使用壽命 10萬次 5萬次
使用溫度范圍 –40℃～+90℃ –40℃～+90℃
保存溫度范圍 –40℃～+90℃ –40℃～+90℃
包裝形式 袋裝 袋裝
最小包裝數量 3000PCS/盤 3000PCS/盤
2000PCS/袋 2000PCS/袋



H=2.5

項目 內容 內容
訂貨產品號 1TS008A 1TS008A
型號 1TS008A 1TS008A
類型 1TS008 1TS008
外觀尺寸 (LxW) (mm) 4.0mm×3.0mm 4.0mm×3.0mm
外觀尺寸 (H) (mm) 2.5±0.1mm 2.5±0.1mm
離安裝面高度 (mm) 2.5±0.1mm 2.5±0.1mm
操作方法 正壓型 正壓型
焊接對應 回流焊 回流焊
實裝型 表面安裝 表面安裝
額定 DC 12V/50mA DC 12V/50mA
接觸電阻 (mΩ以下) 100mΩ max. 100mΩ max.
絕緣電阻 (MΩ以上 at 100V DC) DC100V 60S  100MΩ min. DC100V 60S  100MΩ min.
耐電壓 AC250V(50~60HZ) 60S min. AC250V(50~60HZ) 60S min.
振動 10ms 以下 (ON, OFF) 10ms 以下 (ON, OFF)
操縱力矩 160gf 250gf
行程種類 短行程 短行程
行程 (mm) 0.20±0.1mm 0.20±0.1mm
使用壽命 10萬次 5萬次
使用溫度范圍 –40℃～+90℃ –40℃～+90℃
保存溫度范圍 –40℃～+90℃ –40℃～+90℃
包裝形式 袋裝 袋裝
最小包裝數量 3000PCS/盤 3000PCS/盤
2000PCS/袋 2000PCS/袋

3040輕觸開關產品圖

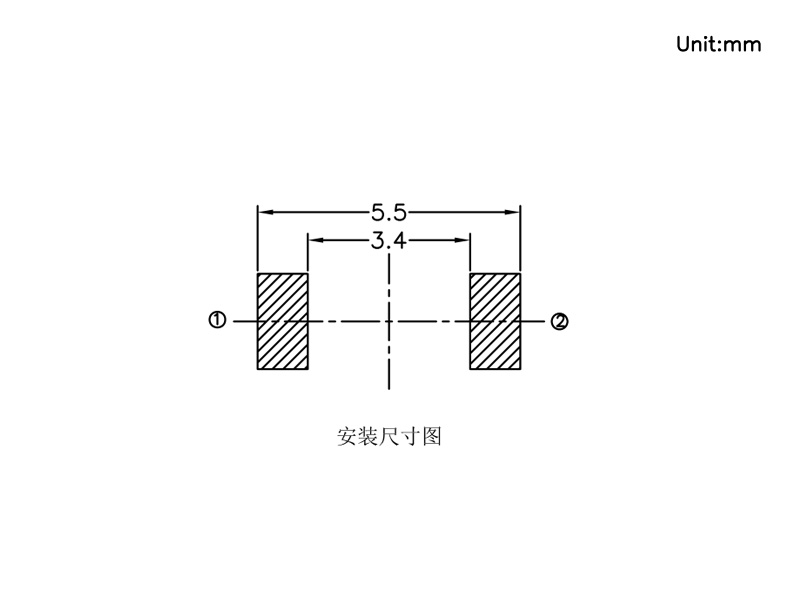

3040輕觸開關安裝圖

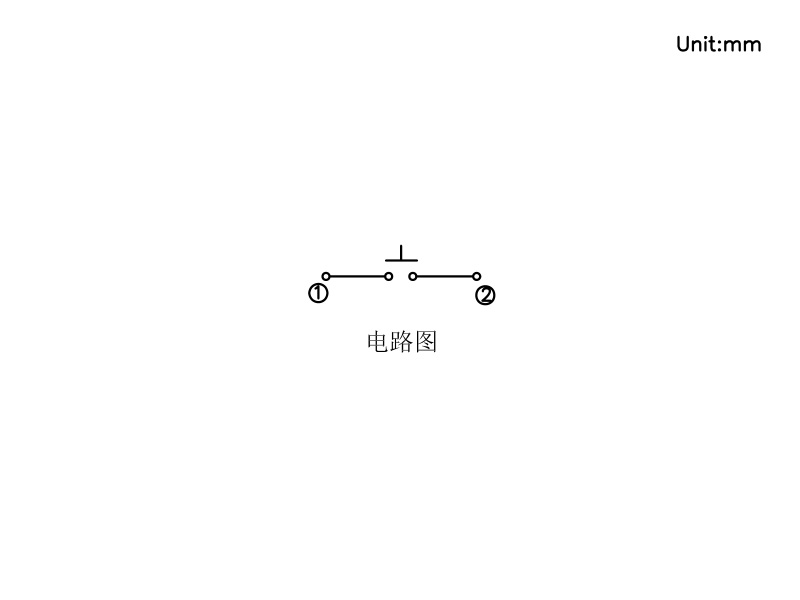

3040輕觸開關電路圖
