您現在的位置：首頁 >> 產品中心 >> 經典輕觸開關 >> 3030標準型
  • 商品名稱： 3030標準型
  • 商品編號： 1TS004A
  • 材質： SUS301，PA66
  • 適用范圍： 手機及外圍設備、數碼相機、保健用品、個人音響,智能音箱，AI音箱



1、膠水粘連工藝封裝



2、防塵、防松香設計



3、核心零件彈片為自制，全部零件均為廠內自制，全自動化生產，全過程控制，實現了兼具小型化和長壽命特點

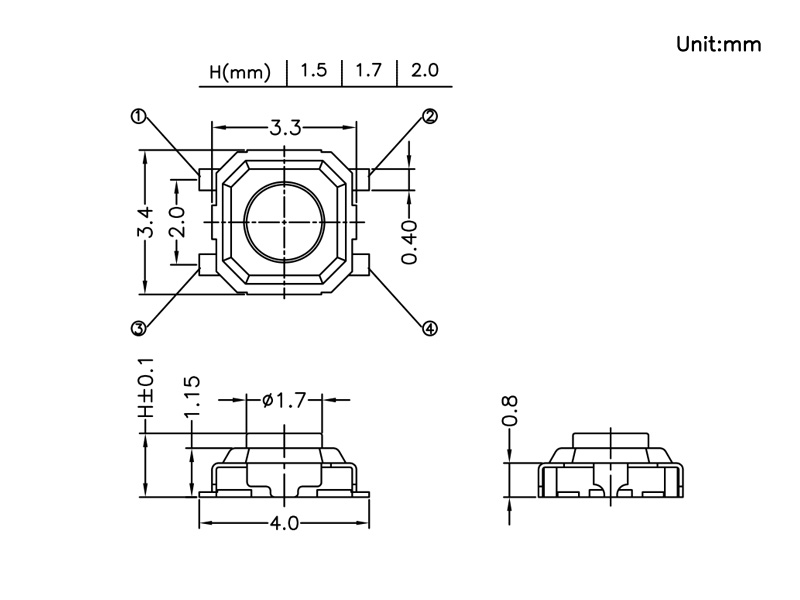

4、產品外形尺寸3.0mm×3.0mmx1.5mm，符合業界超薄超小型特色 。



5.力度、壽命可定制











3030輕觸開關PDF下載

H=1.5

項目 內容 內容
訂貨產品號 1TS004A 1TS004A
型號 1TS004A 1TS004A
類型 1TS004 1TS004
外觀尺寸 (LxW) (mm) 3.3mm×3.4mm 3.3mm×3.4mm
外觀尺寸 (H) (mm) 1.5±0.1mm 1.5±0.1mm
離安裝面高度 (mm) 1.5±0.1mm 1.5±0.1mm
操作方法 正壓型 正壓型
焊接對應 回流焊 回流焊
實裝型 表面安裝 表面安裝
額定 DC 12V/50mA DC 12V/50mA
接觸電阻 (mΩ以下) 100mΩ max. 100mΩ max.
絕緣電阻 (MΩ以上 at 100V DC) DC100V 60S  100MΩ min. DC100V 60S  100MΩ min.
耐電壓 AC250V(50~60HZ) 60S min. AC250V(50~60HZ) 60S min.
振動 10ms 以下 (ON, OFF) 10ms 以下 (ON, OFF)
操縱力矩 160gf 250gf
行程種類 短行程 短行程
行程 (mm) 0.20±0.1mm 0.20±0.1mm
使用壽命 10萬次 8萬次
使用溫度范圍 –40℃～+90℃ –40℃～+90℃
保存溫度范圍 –40℃～+90℃ –40℃～+90℃
包裝形式 模壓帶包裝 (盤卷包裝)/袋裝 模壓帶包裝 (盤卷包裝)/袋裝
最小包裝數量 4000PCS/盤 4000PCS/盤
2000PCS/袋 2000PCS/袋


H=1.7

項目 內容 內容
訂貨產品號 1TS004A 1TS004A
型號 1TS004A 1TS004A
類型 1TS004 1TS004
外觀尺寸 (LxW) (mm) 3.3mm×3.4mm 3.3mm×3.4mm
外觀尺寸 (H) (mm) 1.7±0.1mm 1.7±0.1mm
離安裝面高度 (mm) 1.7±0.1mm 1.7±0.1mm
操作方法 正壓型 正壓型
焊接對應 回流焊 回流焊
實裝型 表面安裝 表面安裝
額定 DC 12V/50mA DC 12V/50mA
接觸電阻 (mΩ以下) 100mΩ max. 100mΩ max.
絕緣電阻 (MΩ以上 at 100V DC) DC100V 60S  100MΩ min. DC100V 60S  100MΩ min.
耐電壓 AC250V(50~60HZ) 60S min. AC250V(50~60HZ) 60S min.
振動 10ms 以下 (ON, OFF) 10ms 以下 (ON, OFF)
操縱力矩 160gf 250gf
行程種類 短行程 短行程
行程 (mm) 0.20±0.1mm 0.20±0.1mm
使用壽命 10萬次 8萬次
使用溫度范圍 –40℃～+90℃ –40℃～+90℃
保存溫度范圍 –40℃～+90℃ –40℃～+90℃
包裝形式 模壓帶包裝 (盤卷包裝)/袋裝 模壓帶包裝 (盤卷包裝)/袋裝
最小包裝數量 4000PCS/盤 4000PCS/盤
2000PCS/袋 2000PCS/袋

H=2.0

項目 內容 內容
訂貨產品號 1TS004A 1TS004A
型號 1TS004A 1TS004A
類型 1TS004 1TS004
外觀尺寸 (LxW) (mm) 3.3mm×3.4mm 3.3mm×3.4mm
外觀尺寸 (H) (mm) 2.0±0.1mm 2.0±0.1mm
離安裝面高度 (mm) 2.0±0.1mm 2.0±0.1mm
操作方法 正壓型 正壓型
焊接對應 回流焊 回流焊
實裝型 表面安裝 表面安裝
額定 DC 12V/50mA DC 12V/50mA
接觸電阻 (mΩ以下) 100mΩ max. 100mΩ max.
絕緣電阻 (MΩ以上 at 100V DC) DC100V 60S  100MΩ min. DC100V 60S  100MΩ min.
耐電壓 AC250V(50~60HZ) 60S min. AC250V(50~60HZ) 60S min.
振動 10ms 以下 (ON, OFF) 10ms 以下 (ON, OFF)
操縱力矩 160gf 250gf
行程種類 短行程 短行程
行程 (mm) 0.20±0.1mm 0.20±0.1mm
使用壽命 10萬次 8萬次
使用溫度范圍 –40℃～+90℃ –40℃～+90℃
保存溫度范圍 –40℃～+90℃ –40℃～+90℃
包裝形式 模壓帶包裝 (盤卷包裝)/袋裝 模壓帶包裝 (盤卷包裝)/袋裝
最小包裝數量 4000PCS/盤 4000PCS/盤
2000PCS/袋 2000PCS/袋



關鍵詞： 3030 3*3 3x3
