- 商品名稱: 鴻源 3*6 輕觸開關 大側按
 - 商品編號: 1TS002G
 - 材質: 底座(材質:LCP)、端子(材質:黃銅-Ag)、彈片(材質:SUS301-Ag),按鈕 (材質:LCP)、蓋板(材質:SUS304)
 - 適用范圍: 門禁設備按鍵、數顯卡尺按鍵、路由器復位鍵、高檔玩具


1、核心零件彈片為自制,全部零部件均為廠內自制,都是全自動化生產,全過程控制;
2、產品的力度、手感可以根據客戶要求隨時可以進行調整;
3、因所有部件都為自制,品質跟交期可以有保障,價格方面也具有一定優勢;
4、每顆產品均全檢. 全檢內容含產品外觀,操作力,手感及導通功能;
	5、采用自動機組裝成品, 在品質穩定性及產能爬坡方面有明顯優勢。





| 項目 | 內容 | 內容 | 內容 |
| 訂貨產品號 | 1TS002G | 1TS002G | 1TS002G |
| 型號 | 1TS002G | 1TS002G | 1TS002G |
| 類型 | 1TS002 | 1TS002 | 1TS002 |

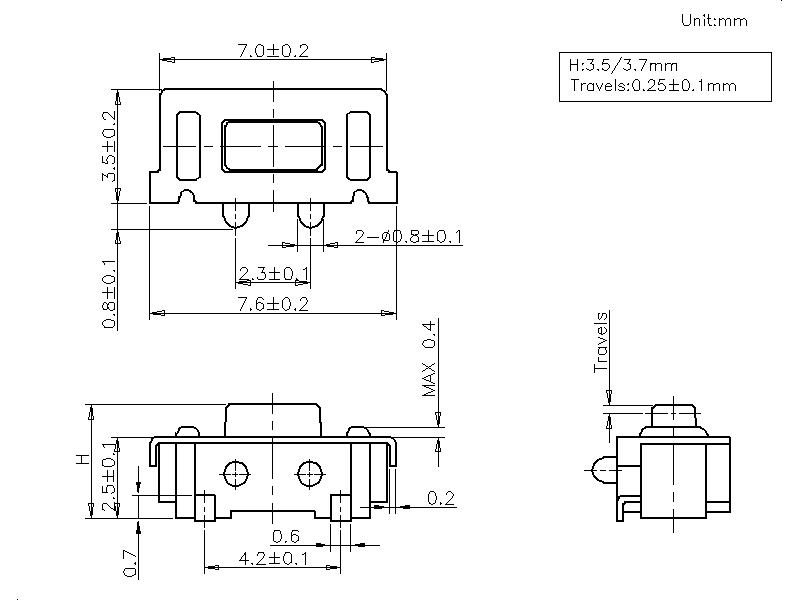

| 外觀尺寸 (LxW) (mm) | 7.6mm×3.5mm | 7.6mm×3.5mm | 7.6mm×3.5mm |
| 外觀尺寸 (H) (mm) | 3.5/3.7±0.1mm | 3.5/3.7±0.1mm | 3.5/3.7±0.1mm |
| 離安裝面高度 (mm) | 3.5/3.7±0.1mm | 3.5/3.7±0.1mm | 3.5/3.7±0.1mm |
| 操作方法 | 側壓型 | 側壓型 | 側壓型 |
| 焊接對應 | 回流焊 | 回流焊 | 回流焊 |
| 實裝型 | 表面安裝 | 表面安裝 | 表面安裝 |
| 額定 | DC 12V/50mA | DC 12V/50mA | DC 12V/50mA |
| 接觸電阻 (mΩ以下) | 100mΩ max. | 100mΩ max. | 100mΩ max. |
| 絕緣電阻 (MΩ以上 at 100V DC) | DC100V 60S 100MΩ min. | DC100V 60S 100MΩ min. | DC100V 60S 100MΩ min. |
| 耐電壓 | AC250V(50~60HZ) 60S min. | AC250V(50~60HZ) 60S min. | AC250V(50~60HZ) 60S min. |
| 振動 | 10ms 以下 (ON, OFF) | 10ms 以下 (ON, OFF) | 10ms 以下 (ON, OFF) |
| 操縱力矩 | 130gf | 180gf | 250gf |
| 行程種類 | 短行程 | 短行程 | 短行程 |
| 行程 (mm) | 0.25±0.1mm | 0.25±0.1mm | 0.25±0.1mm |
| 使用壽命 | 5萬次 | 5萬次 | 3萬次 |
| 使用溫度范圍 | –40℃~+90℃ | –40℃~+90℃ | –40℃~+90℃ |
| 保存溫度范圍 | –40℃~+90℃ | –40℃~+90℃ | –40℃~+90℃ |
| 包裝形式 | 模壓帶包裝 (盤卷包裝)/袋裝 | 模壓帶包裝 (盤卷包裝)/袋裝 | 模壓帶包裝 (盤卷包裝)/袋裝 |
| 最小包裝數量 | 2000PCS/盤 | 2000PCS/盤 | 2000PCS/盤 |
| 2000PCS/袋 | 2000PCS/袋 | 2000PCS/袋 | |
| 包裝箱容量 |
產品圖:

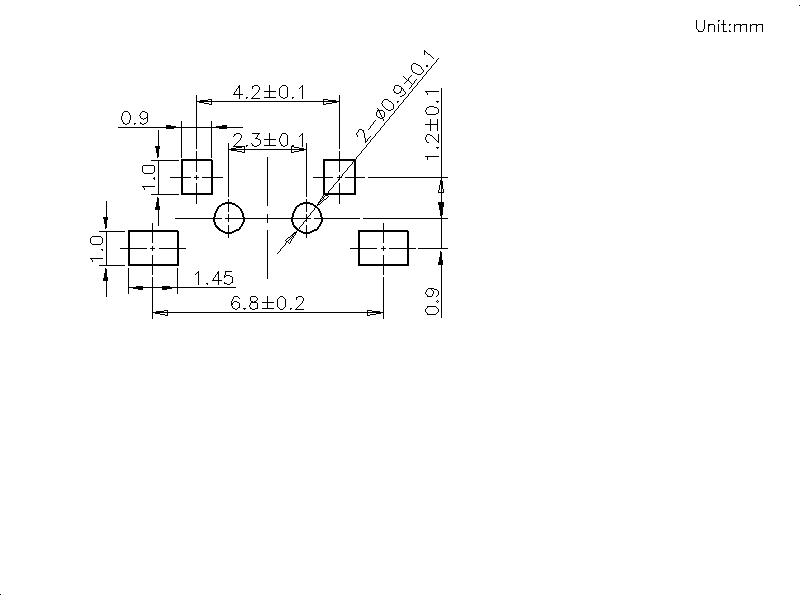

焊接圖:

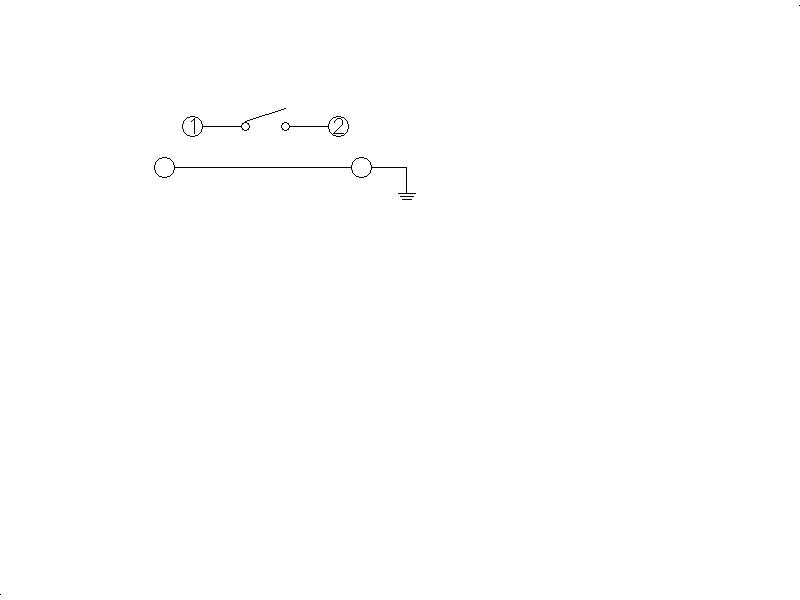

電路圖:

關鍵詞: 輕觸開關 按鈕開關
