- 商品名稱: 鴻源 2*4 輕觸開關帶支架
- 商品編號: 1TS003A
- 材質: 按鈕及底座為L(zhǎng)CP(耐高溫),蓋板及底座端子為黃銅Ag,彈片為SUS301
- 適用范圍: 手機及外圍設備、數碼相機、行車記錄儀、激光感應光纖放大器、相機、可穿戴設備響
- 瀏覽次數: 2349

1、2*4系列開關外形尺寸: 4.6mm×1.82mmx3.5mm.
2、屬于超小型開關,常用在手機,平板等消費電子類側面,
3、控制電源,音量等.市場需求極大,
4、我司對應彈片每月交貨量常達2億支.
5、依外形主要分兩類: 1TS003A帶支架(全包)、 1TS003B帶柱(半包)
參考競品信息:
1、松下
2、ALPS




| 項目 | 內容 | 內容 | 內容 |
| 訂貨產品號 | 1TS003A | 1TS003A | 1TS003A |
| 型號 | 1TS003A | 1TS003A | 1TS003A |
| 類型 | 1TS003 | 1TS003 | 1TS003 |
| 外觀尺寸 (LxW) (mm) | 4.6mm×1.82mm | 4.6mm×1.82mm | 4.6mm×1.82mm |
| 外觀尺寸 (H) (mm) | 3.5±0.1mm | 3.5±0.1mm | 3.5±0.1mm |
| 離安裝面高度 (mm) | 3.5±0.1mm | 3.5±0.1mm | 3.5±0.1mm |
| 操作方法 | 側壓型 | 側壓型 | 側壓型 |
| 焊接對應 | 回流焊 | 回流焊 | 回流焊 |
| 實裝型 | 表面安裝 | 表面安裝 | 表面安裝 |
| 額定 | DC 12V/50mA | DC 12V/50mA | DC 12V/50mA |
| 接觸電阻 (mΩ以下) | 100mΩ max. | 100mΩ max. | 100mΩ max. |
| 絕緣電阻 (MΩ以上 at 100V DC) | DC100V 60S 100mΩ min. | DC100V 60S 100mΩ min. | DC100V 60S 100mΩ min. |
| 耐電壓 | AC250V(50~60HZ) 60S min. | AC250V(50~60HZ) 60S min. | AC250V(50~60HZ) 60S min. |
| 振動 | 10ms 以下 (ON, OFF) | 10ms 以下 (ON, OFF) | 10ms 以下 (ON, OFF) |
| 操縱力矩 | 160gf | 180gf | 250gf |
| 行程種類 | 短行程 | 短行程 | 短行程 |
| 行程 (mm) | 0.20±0.1mm | 0.20±0.1mm | 0.20±0.1mm |
| 使用壽命 | 10萬次 | 5萬次 | 1.5萬次 |
| 使用溫度范圍 | –40℃~+90℃ | –40℃~+90℃ | –40℃~+90℃ |
| 保存溫度范圍 | –40℃~+90℃ | –40℃~+90℃ | –40℃~+90℃ |
| 包裝形式 | 模壓帶包裝 (盤卷包裝)/袋裝 | 模壓帶包裝 (盤卷包裝)/袋裝 | 模壓帶包裝 (盤卷包裝)/袋裝 |
| 最小包裝數量 | 3000PCS/盤 | 3000PCS/盤 | 3000PCS/盤 |
| 2000PCS/袋 | 2000PCS/袋 | 2000PCS/袋 | |
| 包裝箱容量 |

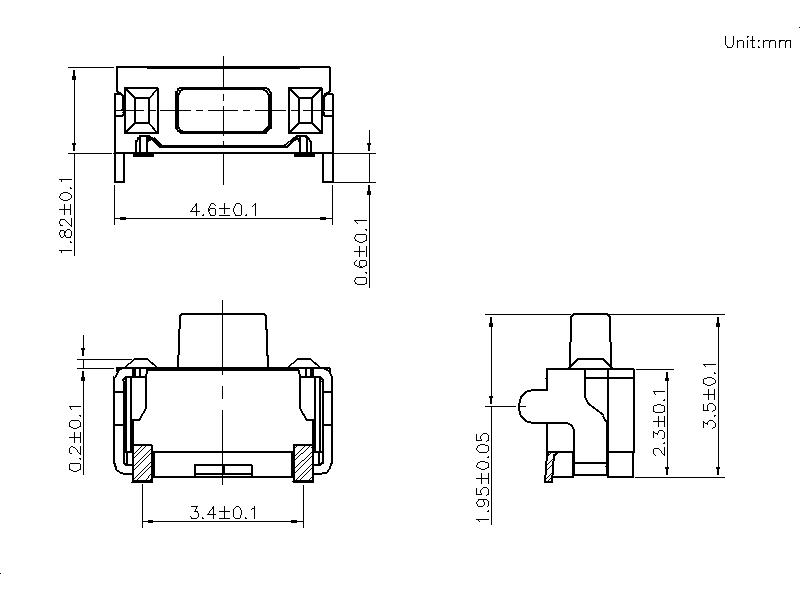

圖紙:

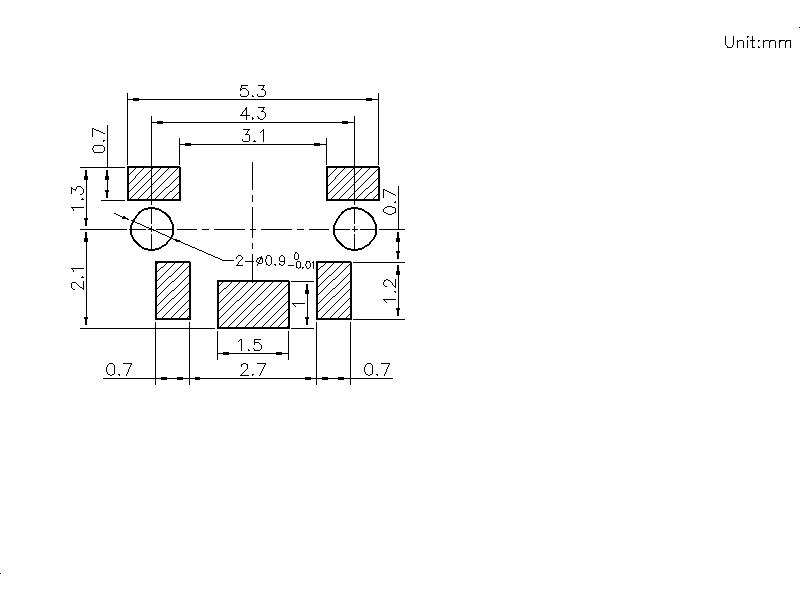

焊接圖:

電路圖:
